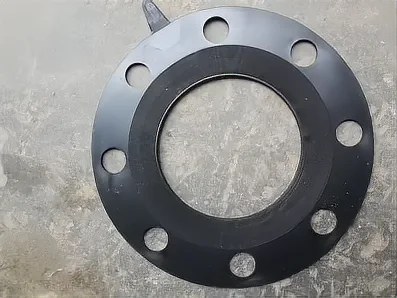

法兰橡胶垫片是管道、泵体、阀门和设备法兰连接处最常用的密封配件，靠螺栓压紧填充法兰密封面微观不平处实现止漏。茂晟常备 DN15~DN800 全口径现货，厚度 1.5~5mm，可按图定制内外径与厚度。
一、执行标准与常用型号
管法兰用非金属平垫片的现行标准为 HG/T 20606-2009《钢制管法兰用非金属平垫片（PN 系列）》。标准按密封面型式分为 RF（突面）、FF（全平面）、MFM（凹凸面）、TG（榫槽面）四类，公称通径 DN10~DN2000，公称压力覆盖 PN2.5~PN100，垫片厚度常用 1.5mm 与 3mm。垫片材料在标准中按使用温度划分：天然橡胶 NR、氯丁橡胶 CR、丁腈橡胶 NBR、丁苯橡胶 SBR、三元乙丙 EPDM、氟橡胶 FKM 各有适用温度区间，石棉橡胶板常用 XB350、XB450，聚四氟乙烯板按 QB/T 3625 选用。
| 型号/牌号 | 说明 |
|---|---|
| DN15 / DN20 / DN25 | 小口径仪表、取样管、阀门常用，厚1.5/3mm |
| DN32 / DN40 / DN50 | 设备接管与支线管道常用口径 |
| DN65 / DN80 / DN100 | 厂区给排水、循环水主管常用 |
| DN125 / DN150 / DN200 | 泵进出口、换热站主管常用 |
| DN250 / DN300 / DN400 | 大口径循环水、消防水管道 |
| DN450~DN800 | 大型管网与設備接口，多为按图定制 |
二、常用规格尺寸
| 项目 | 参数 |
|---|---|
| 公称通径 | DN15~DN800 现货，可定制至 DN2000 |
| 常用厚度 | 1.5mm / 2mm / 3mm / 4mm / 5mm |
| 压力等级 | PN2.5 / PN6 / PN10 / PN16 / PN25 |
| 密封面型式 | RF 突面、FF 全平面、MFM 凹凸面、TG 榫槽面 |
| 可选材质 | NBR 丁腈、EPDM 三元乙丙、NR 天然胶、CR 氯丁胶、硅胶、四氟 |
| 适用温度 | 按材质：NBR -30~100℃，EPDM -40~120℃，硅胶 -60~200℃ |
三、性能特点
- 回弹性好：螺栓预紧后能补偿法兰面微小变形
- 密封可靠：压紧后填充密封面微孔，低压水、油、气介质不渗漏
- 更换方便：无需特殊工具，检修停机时间短
- 规格齐全：DN15~DN800 常备，异形可按图水切割
- 成本低：相比金属缠绕垫，低压常温工况性价比高
四、典型应用场景
- 给排水、循环水、消防水管道法兰连接
- 水泵、风机、换热器进出口法兰
- 阀门、过滤器、仪表接口密封
- 食品、制药行业卫生级管道（硅胶/EPDM 材质）
- 设备人孔、手孔、观察孔密封
五、选型建议
先按管道公称通径与压力等级确定垫片外径内径（参照 HG/T 20606 尺寸表），再按介质和温度选材质：常温水、空气用天然胶或丁苯胶；含油介质用 NBR 丁腈；户外、蒸汽、弱酸碱用 EPDM；150℃ 以上或强腐蚀用四氟包覆垫或金属缠绕垫。法兰面为凹凸面或榫槽面时，垫片厚度需按槽深减小。
六、常见问题（FAQ）
法兰垫片厚度选 1.5mm 还是 3mm？
小口径（DN15~DN50）、压力低、法兰面平整选 1.5mm；大口径、法兰面有轻微变形或密封面较宽选 3mm。凹凸面/榫槽面需按槽深另定。
垫片材质怎么对应介质？
水与空气：天然胶/丁苯胶；油类：NBR 丁腈；蒸汽与户外：EPDM；强酸强碱或高温：四氟（PTFE）；高温高压：金属缠绕垫。
异形或非标尺寸能做吗？
可以。提供法兰外径、内径、螺栓孔中心距与数量，或实物样件，可用刀模冲裁或水切割批量生产。
如需法兰橡胶垫片报价、样品或按图定制，欢迎联系茂晟（河间市）密封材料有限公司，电话/微信：18503173007，也可直接访问法兰橡胶垫片产品页查看现货规格。
