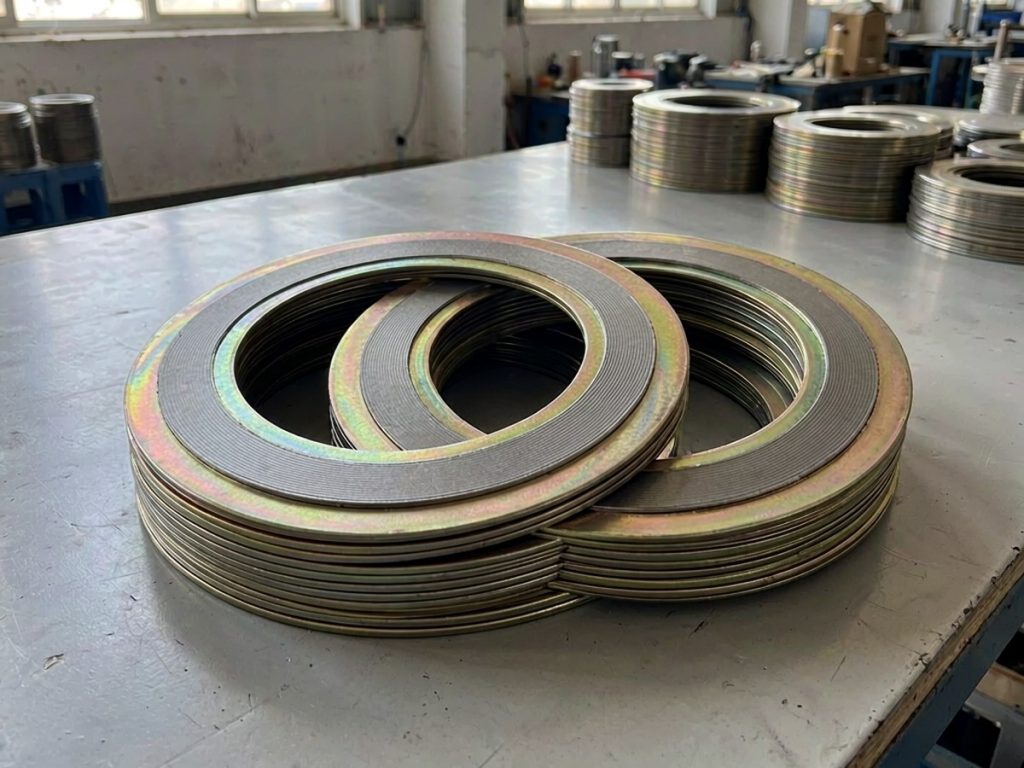

金属缠绕垫由金属带（304、316L、碳钢等）与非金属填充带（柔性石墨、四氟、石棉）交替缠绕而成，兼具金属的强度与非金属的密封性，是中高压法兰、高温蒸汽与石化装置的主力垫片。茂晟可定制 DN10~DN2000 全规格与各种内外环组合。
一、执行标准与常用型号
钢制管法兰用缠绕式垫片的现行标准为 HG/T 20610-2009，另有 GB/T 4622.3《缠绕式垫片 技术条件》。标准按结构分四种型式：A 基本型（R）、B 带内环型（RIR）、C 带外环型（CG）、D 带内外环型（CGI）。公称通径 DN10~DN2000，公称压力 PN1.6~PN100，垫片厚度常用 3.2mm 与 4.5mm。标记示例“HG/T20610 缠绕垫 D100-40 1222”：D 表示带内外环，DN100、PN40，材料组合 1222 依次代表外环碳钢、钢带 304、填充石墨、内环 304。
| 型号/牌号 | 说明 |
|---|---|
| A 型（基本型 R） | 仅缠绕体，用于榫槽面、凹凸面法兰 |
| B 型（带内环 RIR） | 内壁加内环，防缠绕体向内失稳 |
| C 型（带外环 CG） | 外加定位环，便于对中、防过压缩 |
| D 型（带内外环 CGI） | 内外双环，突面法兰最常用型式 |
| 填充带 1222 组合 | 碳钢外环 / 304 钢带 / 石墨填充 / 304 内环 |
| 填充带 2222 组合 | 304 外环 / 304 钢带 / 石墨 / 304 内环（常用） |
二、常用规格尺寸
| 项目 | 参数 |
|---|---|
| 公称通径 | DN10 ~ DN2000 |
| 公称压力 | PN1.6 / PN2.5 / PN6 / PN10 / PN16 / PN25 / PN40 / PN63 / PN100 |
| 垫片厚度 | 3.2mm（常用）、4.5mm，另有 2.5 / 6.4 / 7.2mm |
| 金属带材质 | 304、304L、316、316L、321、碳钢、钛、蒙乃尔等 |
| 填充带材质 | 柔性石墨、聚四氟乙烯（PTFE）、无石棉纸 |
| 使用温度 | 石墨填充约 -196~+550℃；四氟填充约 -196~+200℃ |
| 密封面 | 突面 RF、凹凸面 MFM、榫槽面 TG |
三、性能特点
- 耐高压：PN100 等级仍可可靠密封
- 回弹好：缠绕结构有良好压缩回弹，补偿温度压力波动
- 耐温范围宽：石墨填充可达 550℃
- 结构可选：A/B/C/D 四型适配不同法兰面
- 不易压溃：外环（C/D 型）提供压缩限位，防止过压
四、典型应用场景
- 石油化工装置的高温高压管道法兰
- 电厂蒸汽管道、锅炉与换热设备
- 炼油、化肥、化纤装置的关键法兰
- 阀门、反应器、塔器的高压密封
- 需要频繁热循环的设备法兰
五、选型建议
按法兰密封面选型式：突面（RF）法兰用 C 型或 D 型（带外环对中），凹凸面与榫槽面用 A 型或 B 型。按介质温度选填充带：常规高温蒸汽与油品用柔性石墨（-196~550℃），强腐蚀低温介质用四氟填充（-196~200℃）。按腐蚀环境选金属带：一般工况 304，含氯离子介质用 316L，强腐蚀用钛或蒙乃尔。压力等级超过 PN25 或温度超过 400℃ 优先选用。
六、常见问题（FAQ）
金属缠绕垫标记里的 1222 是什么意思？
材料组合代号：依次表示外环、金属带、填充带、内环的材质。例如 1222 = 碳钢外环 + 304 钢带 + 石墨填充 + 304 内环；2222 = 304 外环 + 304 钢带 + 石墨 + 304 内环。
A、B、C、D 四种型式怎么选？
突面法兰（RF）最常用 C 型（带外环）或 D 型（带内外环）；凹凸面（MFM）与榫槽面（TG）用 A 型（基本型）或 B 型（带内环）。
石墨填充和四氟填充怎么选？
石墨填充耐温高（-196~550℃），适合蒸汽、油品、高温工况；四氟填充耐腐蚀性最强但耐温仅到 200℃，适合强酸强碱等低温腐蚀介质。
