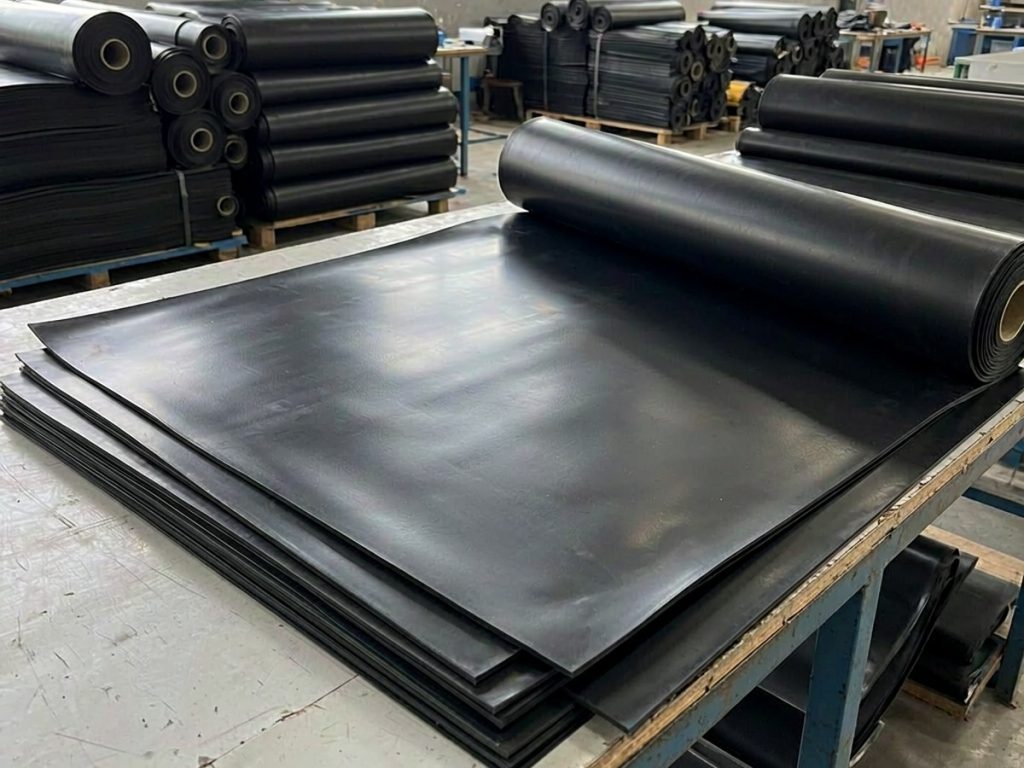

很多客户第一次询价，第一句话就是”你们橡胶板怎么卖？”我们一般会先反问三个问题：用在什么地方、承受多大压力、有没有温度要求。 因为橡胶板从 1mm 到 50mm 甚至更厚都有，同样是”橡胶板”三个字，选错厚度可能差出好几倍成本。
下面把我们日常给客户做选型时用的判断方法整理出来，你可以对着看。
一、先搞清一件事：厚度不是越厚越好
厚度决定三件事：承压能力、耐磨寿命、以及你花的钱。
- 太薄：垫在法兰里压不住，容易渗漏；铺在地上几个月就磨穿。
- 太厚：价格上去了，而且在有些场合反而不好用——比如垫片太厚，螺栓拧紧后橡胶被挤出边缘，密封面反而不贴合。
所以厚度是”够用就好”，关键看工况。
二、常用厚度对应的典型工况
| 厚度 | 常见用途 | 说明 |
| 1～2 mm | 小型法兰垫片、仪器减震垫、密封垫圈 | 薄，适合平面度好、压力低的场合 |
| 3 mm | 一般管道法兰垫片 | 最常用的垫片厚度，通用性最好 |
| 5 mm | 中型法兰、箱体密封、配电房绝缘垫 | 兼顾密封与耐压 |
| 6～10 mm | 设备减震垫、地面铺设、工作台面 | 需要耐磨和缓冲时选这一档 |
| 12～20 mm | 重型设备减震、码头/车厢衬垫 | 承压和抗冲击要求高 |
| 25 mm 以上 | 特殊减震、大型衬板 | 一般需要按图定制 |
注：以上是经验对应关系，不是硬标准。具体还是要看压力和温度。
三、5 个步骤，快速定下厚度
第 1 步：确定介质。 是水、油、酸碱还是气体？介质决定了橡胶材质（丁腈耐油、三元乙丙耐候耐水、氟橡胶耐高温耐溶剂），材质定了再谈厚度。
第 2 步：确定工作温度。 天然橡胶一般 -20℃～80℃，三元乙丙可到 100℃ 以上，氟橡胶能到 200℃。温度超了，再厚也没用，橡胶会老化变硬失去弹性。
第 3 步：确定压力。 低压（自来水、常压管道）3mm 垫片基本够用；中高压就要加厚或者改用带骨架的结构（比如金属缠绕垫）。
第 4 步：确定密封面宽度。 法兰面窄，垫片就要薄一些，否则压不实；法兰面宽，可以适当加厚。
第 5 步：留一点余量，但别夸张。 比如算出 3mm 够用，现场法兰面有点划痕，可以选 5mm。但不要因为”怕漏”直接上 10mm，多花钱还不好装。
四、几个客户常踩的坑
坑 1：只看厚度不看材质。 有人拿耐油工况用了天然橡胶板，再厚也顶不住，几天就发胀。先定材质，再定厚度。
坑 2：忽略公差。 橡胶板是压延出来的，厚度有公差（常见 ±0.2mm～±0.5mm，越厚公差越大）。精密场合要提前说，我们按你的公差挑板子。
坑 3：拿”公斤价”直接比价。 橡胶板常按公斤或按张报价。同样尺寸、不同比重（配方里填料多少）的板子，公斤价差不多，但一张板的重量差很多，算下来成本完全不一样。比价时问清楚”这张板多大、多重、多少钱”，而不是只问一公斤多少钱。
五、需要定制怎么办
如果你手上只有一张设备草图，或者一个旧垫片样品，都可以直接发给我们：
- 拍清楚旧垫片的照片（正面 + 侧面，侧面能看出厚度）
- 量一下外径、内径、厚度
- 说一句用在什么介质、大概多少温度
有这三样，基本就能给你报出一个可用的价格。
